DATOS TÉCNICOS DE CONSTRUCCIÓN Y CONSUMOS DE AUTOCLAVES INDUSTRIALES MC EST/SP/N

Autoclaves de esterilización con modalidad spray o cascada de agua

ReferenciaMC EST/SP, MC EST/SP-N
FabricanteMECALSA

Documentos

Vídeos

  • Autoclaves y procesos de esterilización, Mecalsa · 1:23

Descripción

AUTOCLAVES SPRAY O CASCADA

MC EST/SP-1264

Los autoclaves de esterilización son recipientes a presión fabricados y homologados para trabajar con presiones y temperaturas variadas y controladas por microprocesadores digitales programables, con variantes de presión, tiempo y temperatura y el resto de elementos necesarios para realizar su cometido.

Nuestros autoclaves son aptos para trabajar en distintos sectores, como la industria alimentaria en general o la farmacéutica, y cumplen las siguientes normas y directivas europeas.

Normas y directivas

  • Directiva de equipos a presión 2014/68/UE
  • R.D. 2060/2008, de 12 de diciembre (Reglamento de Equipos a Presión)
  • R.D. 560/2010, de 7 de mayo (correcciones del Reglamento de Equipos a Presión)
  • Manual de diseño del equipo
  • Soldadura del equipo a presión según los procedimientos WPS:SM-01, WPS:GM/AI-01 y WPS:TIG/AI-01; inspección por un organismo de control autorizado con prueba hidráulica a 4,5 bares durante 60 minutos, con agua a temperatura ambiente

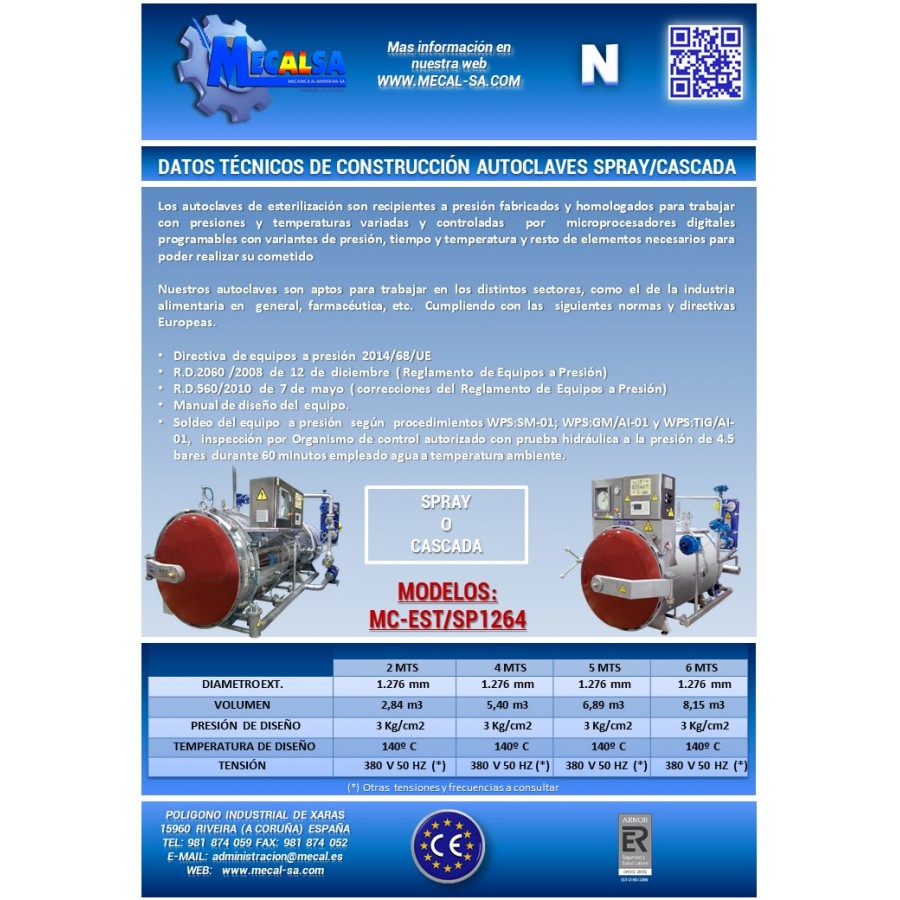

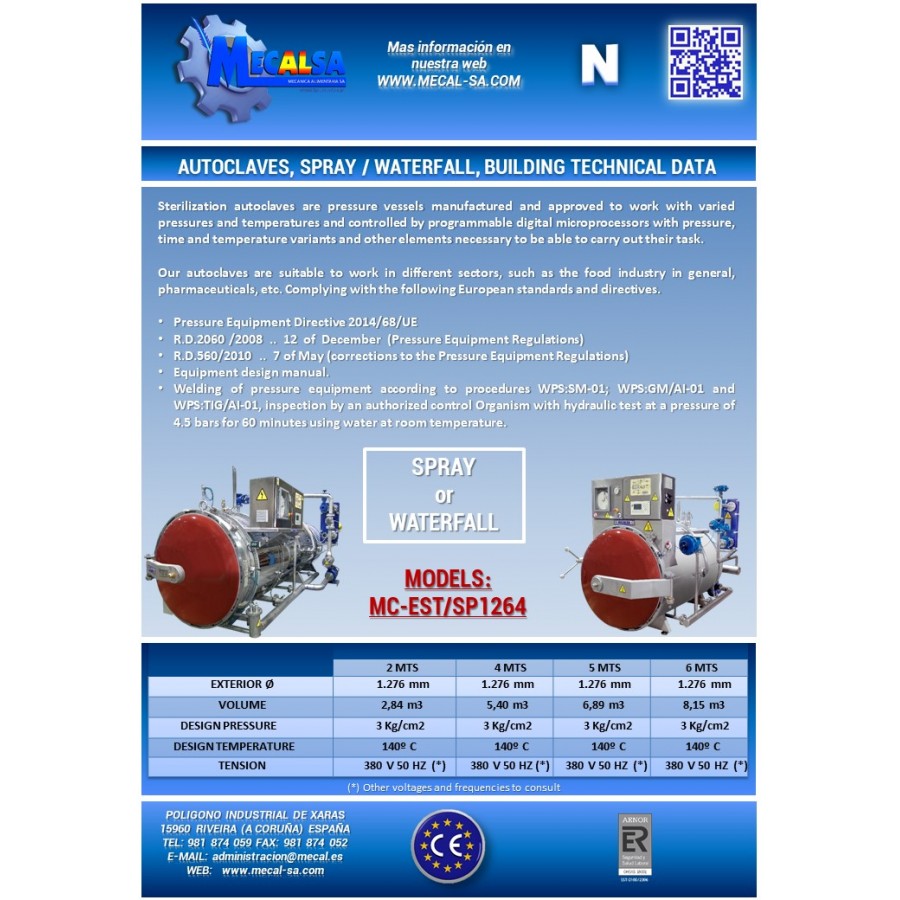

Datos de construcción

Parámetro · 2 carros · 4 carros · 5 carros · 6 carros

Diámetro exterior · 1.276 mm · 1.276 mm · 1.276 mm · 1.276 mm

Volumen · 2,84 m³ · 5,40 m³ · 6,89 m³ · 8,15 m³

Presión de diseño · 3 kg/cm² · 3 kg/cm² · 3 kg/cm² · 3 kg/cm²

Temperatura de diseño · 140 °C · 140 °C · 140 °C · 140 °C

Tensión · 380 V 50 Hz (*) · 380 V 50 Hz (*) · 380 V 50 Hz (*) · 380 V 50 Hz (*)

(*) Otras tensiones y frecuencias, a consultar.

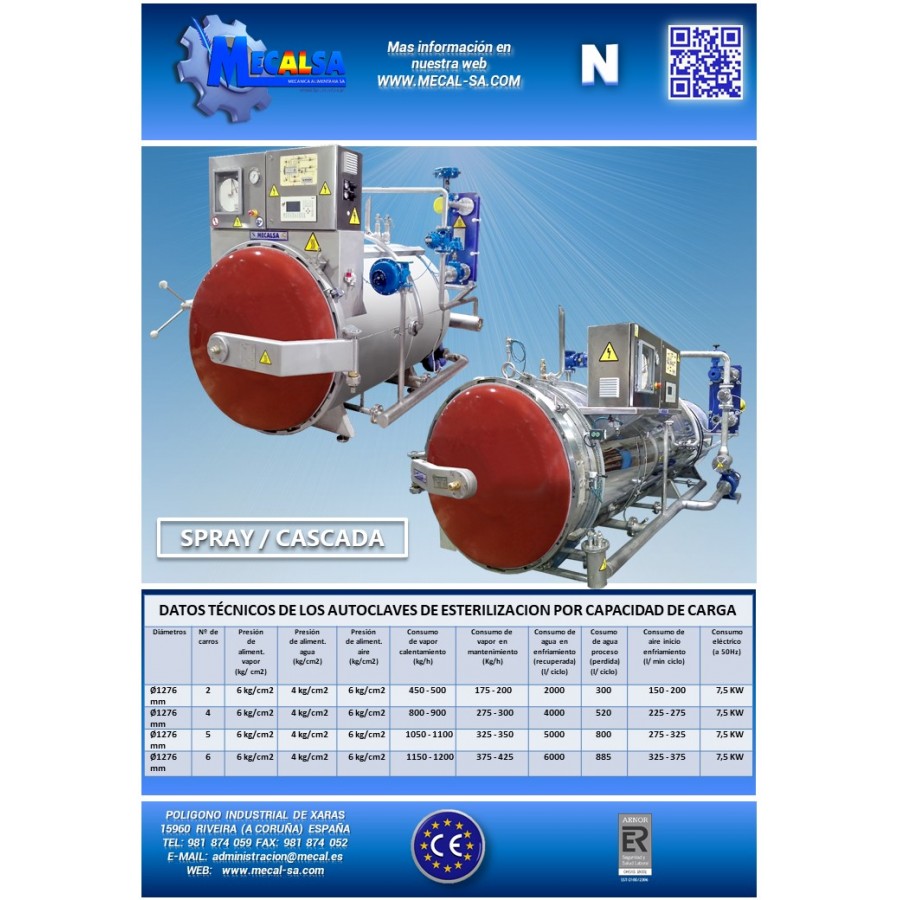

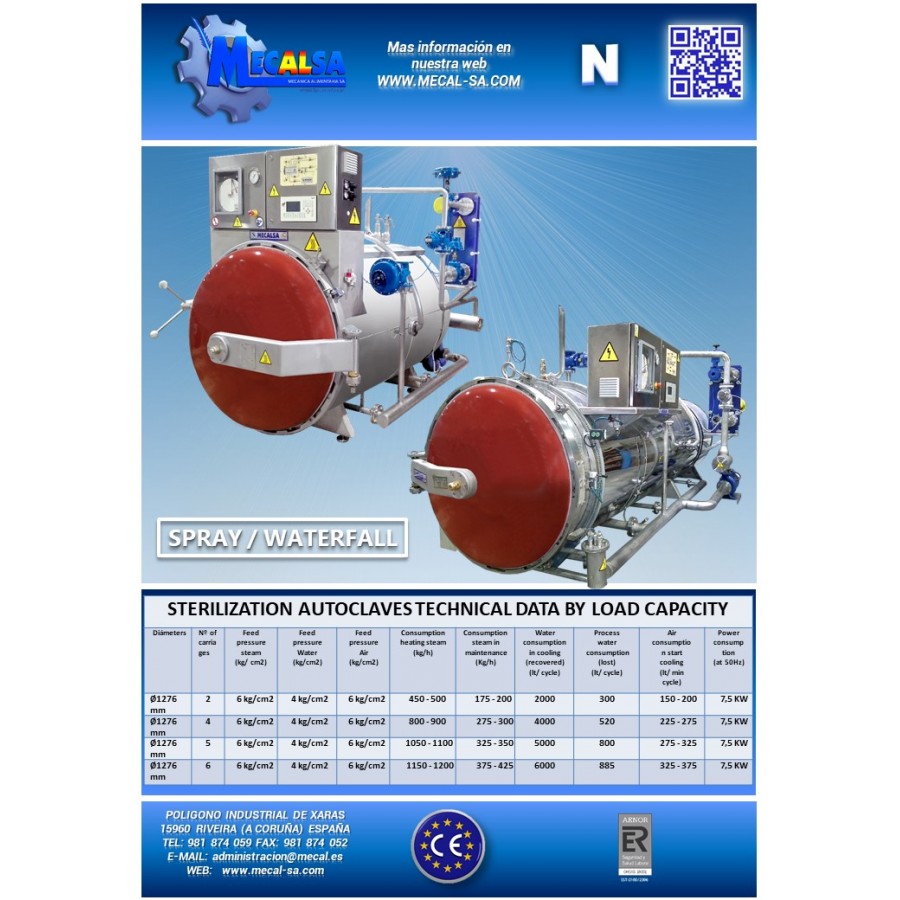

Consumos por capacidad de carga

Parámetro · 2 carros · 4 carros · 5 carros · 6 carros

Diámetro · Ø 1.276 mm · Ø 1.276 mm · Ø 1.276 mm · Ø 1.276 mm

Presión de alimentación de vapor · 6 kg/cm² · 6 kg/cm² · 6 kg/cm² · 6 kg/cm²

Presión de alimentación de agua · 4 kg/cm² · 4 kg/cm² · 4 kg/cm² · 4 kg/cm²

Presión de alimentación de aire · 6 kg/cm² · 6 kg/cm² · 6 kg/cm² · 6 kg/cm²

Consumo de vapor en calentamiento (kg/h) · 450 - 500 · 800 - 900 · 1.050 - 1.100 · 1.150 - 1.200

Consumo de vapor en mantenimiento (kg/h) · 175 - 200 · 275 - 300 · 325 - 350 · 375 - 425

Agua de enfriamiento, recuperada (l/ciclo) · 2.000 · 4.000 · 5.000 · 6.000

Agua de proceso, perdida (l/ciclo) · 300 · 520 · 800 · 885

Aire al inicio del enfriamiento (l/min por ciclo) · 150 - 200 · 225 - 275 · 275 - 325 · 325 - 375

Consumo eléctrico (a 50 Hz) · 7,5 kW · 7,5 kW · 7,5 kW · 7,5 kW
