Instalação de autoclaves de esterilização MECALSA

Foto 1 de 11

Fabrico próprio

DADOS TÉCNICOS DE CONSTRUÇÃO E CONSUMOS DE AUTOCLAVES INDUSTRIAIS MC EST/SP/N

Autoclaves de esterilização com modalidade spray ou cascata de água

ReferênciaMC EST/SP, MC EST/SP-N
FabricanteMECALSA

Documentos

Vídeos

  • Autoclaves y procesos de esterilización, Mecalsa · 1:23

Descrição

AUTOCLAVES SPRAY OU CASCATA

MC EST/SP-1264

Os autoclaves de esterilização são recipientes sob pressão fabricados e homologados para trabalhar com pressões e temperaturas variadas, controladas por microprocessadores digitais programáveis, com ajustes de pressão, tempo e temperatura e os restantes elementos necessários para cumprir a sua função.

Os nossos autoclaves são aptos para trabalhar em diferentes setores, como a indústria alimentar em geral ou a farmacêutica, e cumprem as seguintes normas e diretivas europeias.

Normas e diretivas

  • Diretiva de equipamentos sob pressão 2014/68/UE
  • Real Decreto 2060/2008, de 12 de dezembro (Regulamento espanhol de Equipamentos sob Pressão)
  • Real Decreto 560/2010, de 7 de maio (correções do Regulamento de Equipamentos sob Pressão)
  • Manual de projeto do equipamento
  • Soldadura do equipamento sob pressão segundo os procedimentos WPS:SM-01, WPS:GM/AI-01 e WPS:TIG/AI-01; inspeção por um organismo de controlo autorizado com ensaio hidráulico a 4,5 bar durante 60 minutos, com água à temperatura ambiente

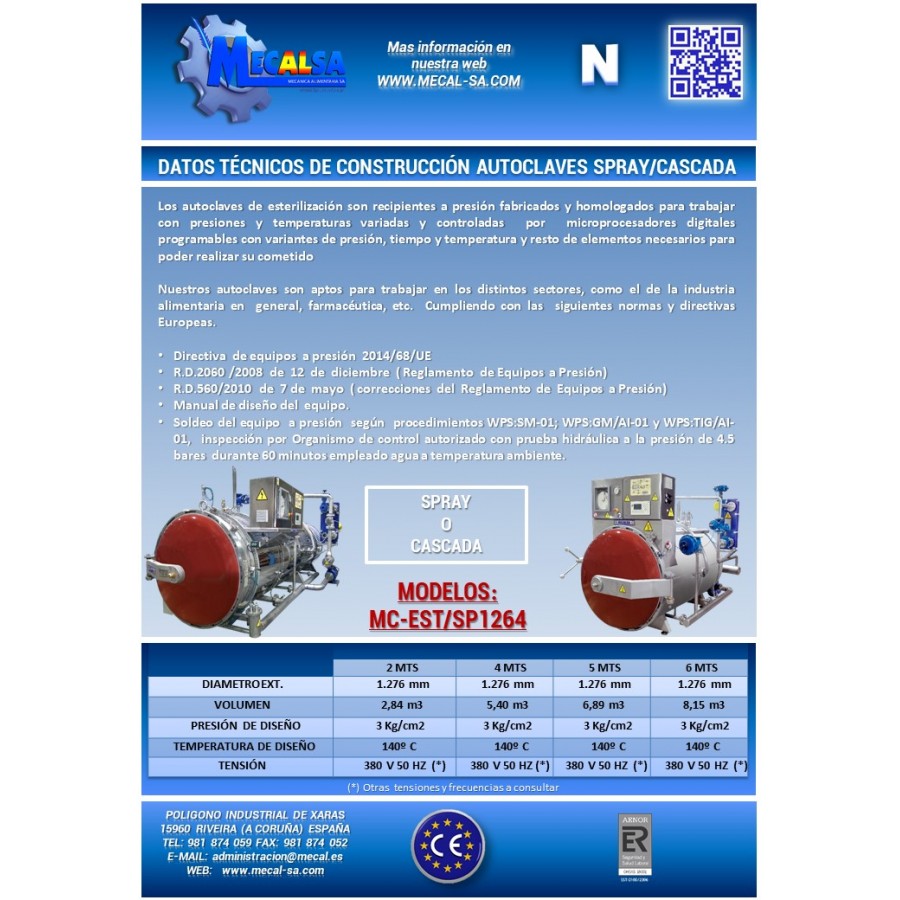

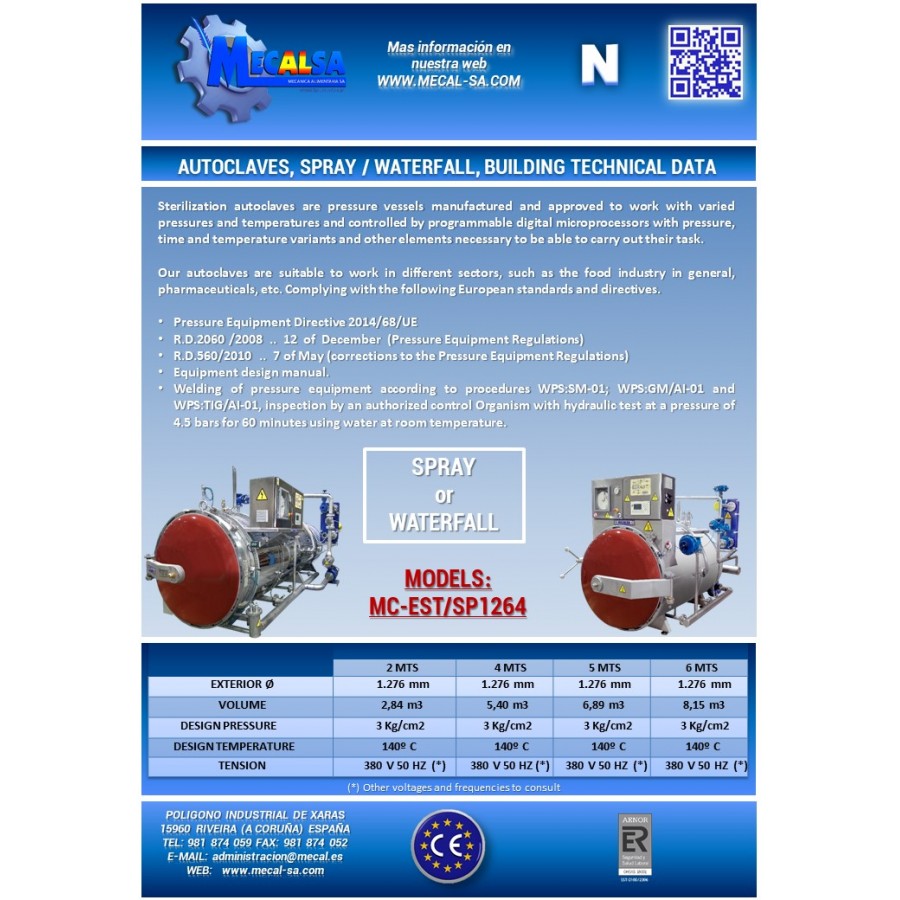

Dados de construção

Parâmetro · 2 carros · 4 carros · 5 carros · 6 carros

Diâmetro exterior · 1.276 mm · 1.276 mm · 1.276 mm · 1.276 mm

Volume · 2,84 m³ · 5,40 m³ · 6,89 m³ · 8,15 m³

Pressão de projeto · 3 kg/cm² · 3 kg/cm² · 3 kg/cm² · 3 kg/cm²

Temperatura de projeto · 140 °C · 140 °C · 140 °C · 140 °C

Tensão · 380 V 50 Hz (*) · 380 V 50 Hz (*) · 380 V 50 Hz (*) · 380 V 50 Hz (*)

(*) Outras tensões e frequências, sob consulta.

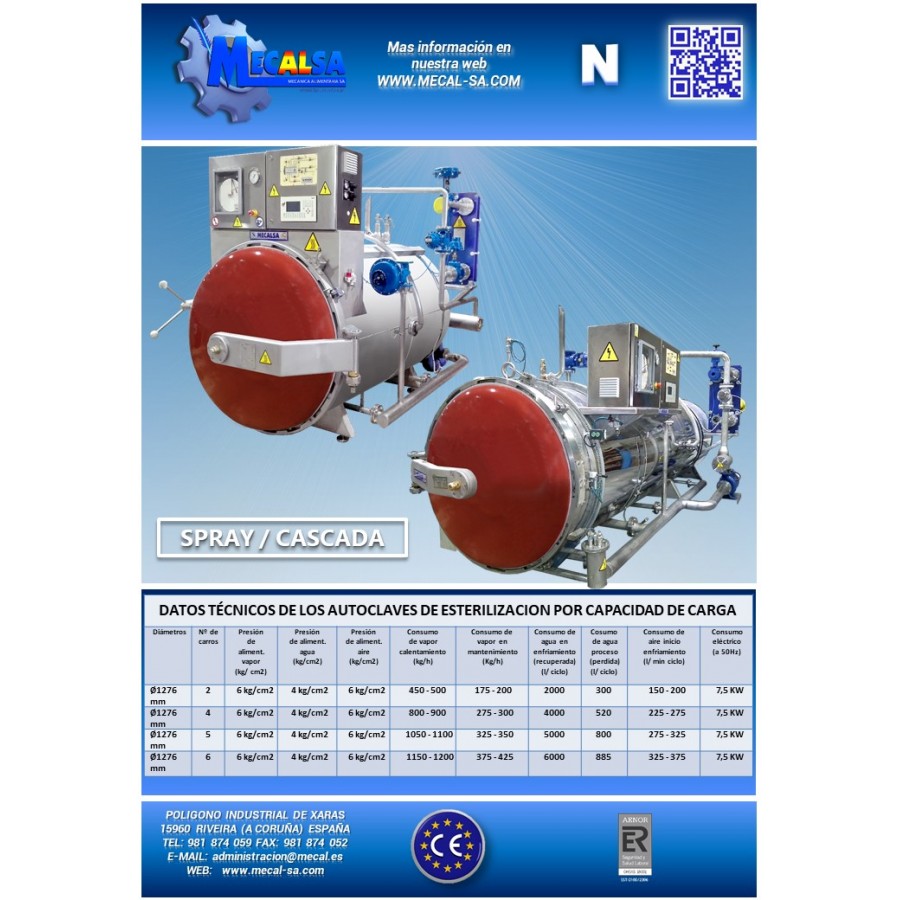

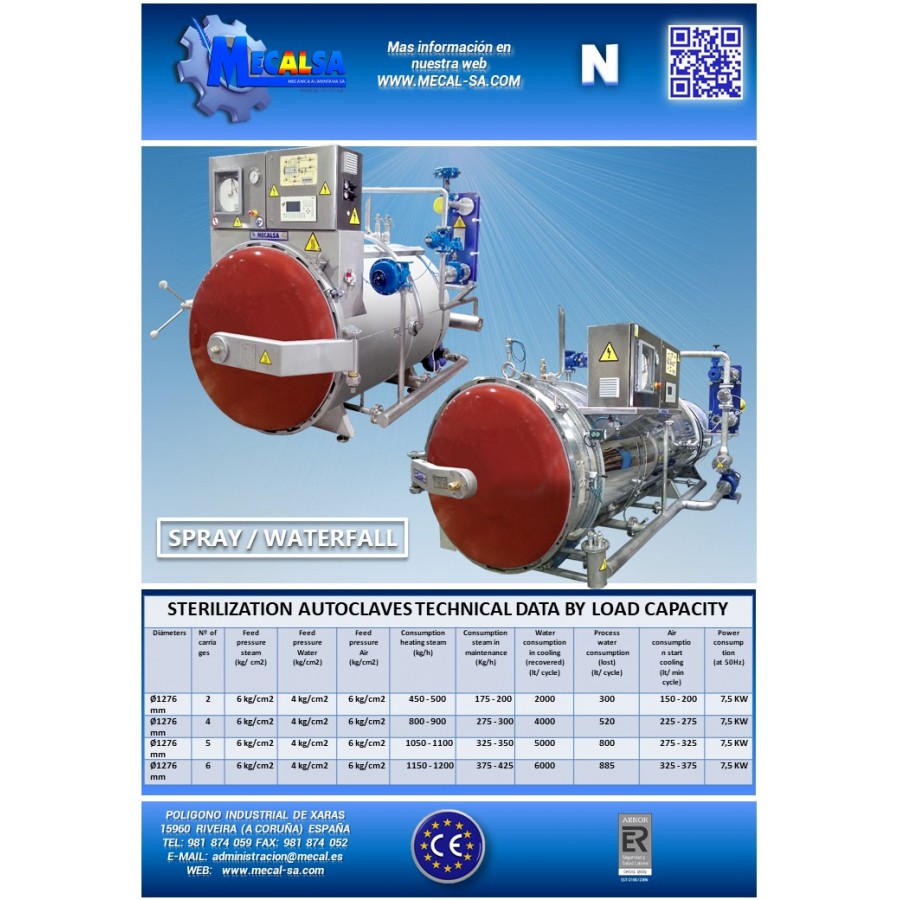

Consumos por capacidade de carga

Parâmetro · 2 carros · 4 carros · 5 carros · 6 carros

Diâmetro · Ø 1.276 mm · Ø 1.276 mm · Ø 1.276 mm · Ø 1.276 mm

Pressão de alimentação de vapor · 6 kg/cm² · 6 kg/cm² · 6 kg/cm² · 6 kg/cm²

Pressão de alimentação de água · 4 kg/cm² · 4 kg/cm² · 4 kg/cm² · 4 kg/cm²

Pressão de alimentação de ar · 6 kg/cm² · 6 kg/cm² · 6 kg/cm² · 6 kg/cm²

Consumo de vapor no aquecimento (kg/h) · 450 - 500 · 800 - 900 · 1.050 - 1.100 · 1.150 - 1.200

Consumo de vapor na manutenção (kg/h) · 175 - 200 · 275 - 300 · 325 - 350 · 375 - 425

Água de arrefecimento, recuperada (l/ciclo) · 2.000 · 4.000 · 5.000 · 6.000

Água de processo, perdida (l/ciclo) · 300 · 520 · 800 · 885

Ar no início do arrefecimento (l/min por ciclo) · 150 - 200 · 225 - 275 · 275 - 325 · 325 - 375

Consumo elétrico (a 50 Hz) · 7,5 kW · 7,5 kW · 7,5 kW · 7,5 kW
